Im Anlagenbau für Wasser- und Abwasser, sind wir durch das perfekte Zusammenspiel von Steuerung und elektrotechnischer Ausrüstung in der Lage, das beste Effizienz-Leistungs-Verhältnis für Sie und unsere Umwelt zu schaffen.
Bei der Realisierung unserer Projekte arbeiten wir eng mit unserem ISO/IEC 27001 zertifizierten Lieferanten FlowChief zusammen.

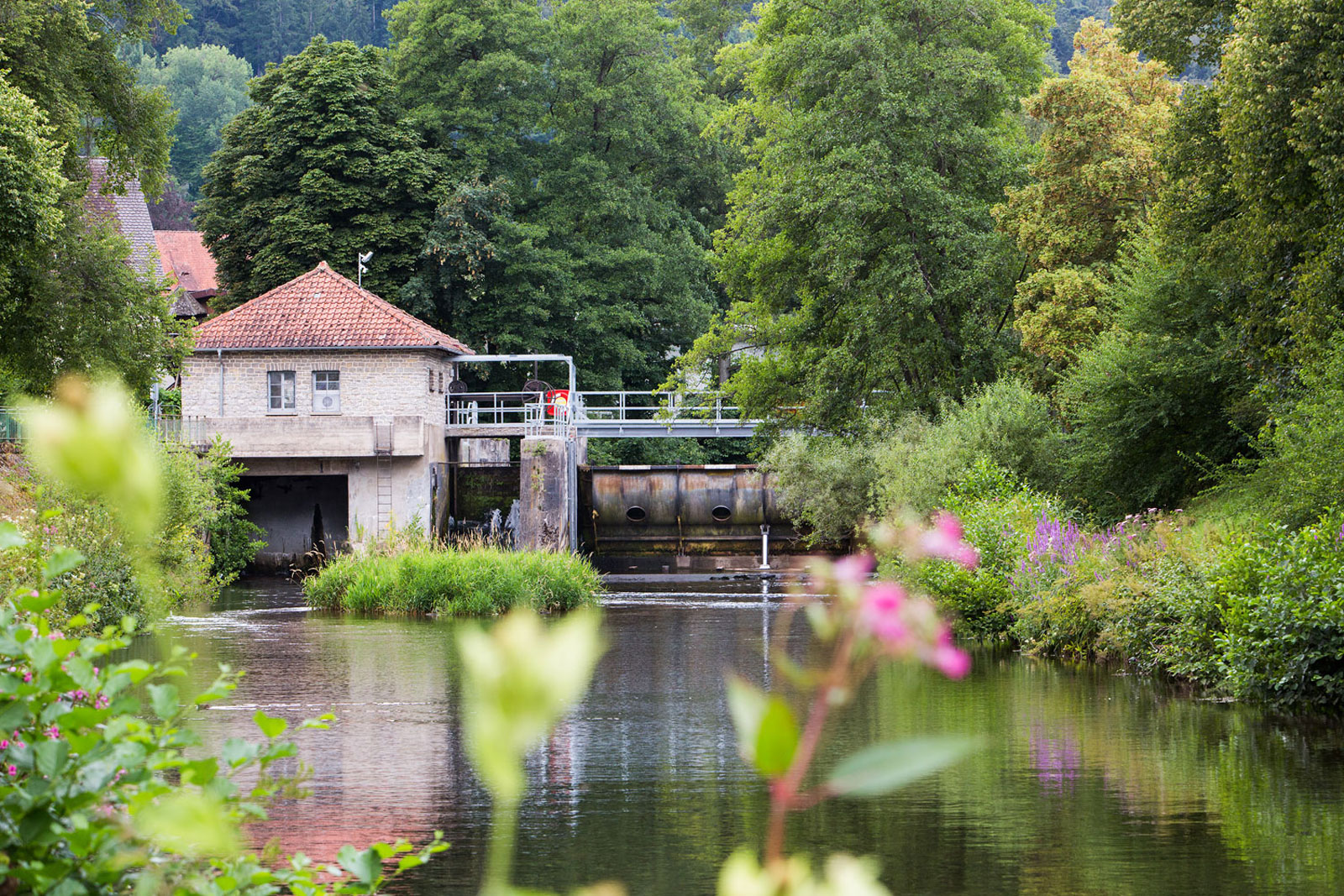

Die Wasserkraftanlage Rentschler wurde im Jahre 2013 durch die Stadt Nagold vom ursprünglichen Betreiber übernommen. Die Anlage befindet sich in der Uferstraße in 72202 Nagold, gegenüber des Badeparks Nagold. Nach einer 1-jährigen Planungs und Umbauphase ist die Anlage am 13.6.2016 wieder in Betrieb genommen worden.
Aus dem Wasser der Nagold wird an der Anlage mittels einer Kaplan-Turbine bei einer Netto-Fallhöhe von 3,43 Metern und einer Ausbauwassermenge von ca. 2,67m³/s und einer Drehzahl von 250 Umdrehungen pro Minute CO2-freier Strom erzeugt. Die Kaplan-Turbine in vertikaler Bauart mit verstellbarem Leitapparat und Laufrad, Schwungscheibe, Öldruckregler, Stirnkegelradgetriebe und einem Generator.
Die Wasserkraftanlage Rentschler ist seit ca. 1936 in Betrieb und wurde nun durch SAB GmbH Steuerungs- und Anlagenbau wieder auf den Stand der Technik gebracht. Im Zuge dieser Sanierungsarbeiten ist die Turbinenanlage mit einem Permanentgenerator ausgerüstet worden und die Turbine generalüberholt.
Künftig ist es vorgesehen, den benachbarten Badepark mit dem durch die Wasserkraftanlage erzeugten Strom zu betreiben. Wobei neben der Eigenversorgung auch eine Rückeinspeisung in das Stromnetz realisiert ist.
Ausgangssituation
Die Gemeine Empfingen mit ihren Ortsteilen Wiesenstetten und Dommelsberg versorgt ca. 4.000 Einwohner mit Trinkwasser. Die Wassergewinnung erflogt zum Einen über Eigenwasservorkommen im Neckartal bei Fischingen und zum Anderen über den Zweckverband Nordstetter Wasserversorgungsgruppe.
Das Eigenwasser wird über das Pumpwerk Fischingen zum Hochbehälter Empfingen gefördert und dort über eine konstante Regelung mit dem Wasser der Nordstetter Wasserversorgungsgruppe gemischt.
Das Trinkwasser wurde bisher mit einer Durchschnittlichen Härte von 23°dh an die Verbraucher abgegeben.

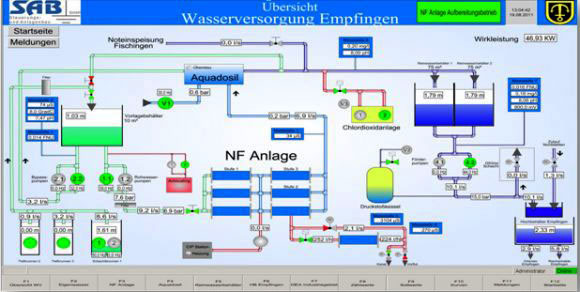

Wasseraufbereitung nach dem Umbau
Ziel war es die derzeitige Wasserhärte schrittweise auf eine Härte von 10°dH zu reduzieren. Zur Enthärtung des Eigenwassers wurde eine Nanofiltrationsanlage errichtet. Das Eigenwasser wird jetzt im Pumpwerk Fischingen zunächst in einem neuen Vorlagebehälter zwischengespeichert und dort über die Rohwasserpumpe über eine Vorfilter der Nanofiltration zugeführt. Parallel wird über eine weitere Pumpe ein Teilstrom an der Nanofiltration vorbeigeführt. Das Permeat der Nanofiltration und das By-Pass-Wasser werden in einer Entsäuerungsanlage (Aquadosil) zusammengeführt und anschließend entsäuert. Nach der Entsäuerungsanlage wird das Wasser über eine Chlordioxidanlage desinfiziert und in den beiden Reinwasserkammern gespeichert. Über den Reinwassserbehälter wird das Trinkwasser anschließend über zwei Förderpumpen zum Hochbehälter Empfingen gefördert.
Bestandteile unseres Auftrages
• Elektrotechnische Ausrüstung des gesamten Pumpwerks
• Steuerung der Nanofiltrationsanlage mit einer SPS der Firma Phoenix
• Anbindung von 9 Danfossumrichter über Ethernet an die Steuerung
• GPRS Anbindung von 2 Außenstationen an das Pumpwerk
• Anbindung von Messungen der Firma HachLange über Ethernet an die Steuerung
Veranlassung

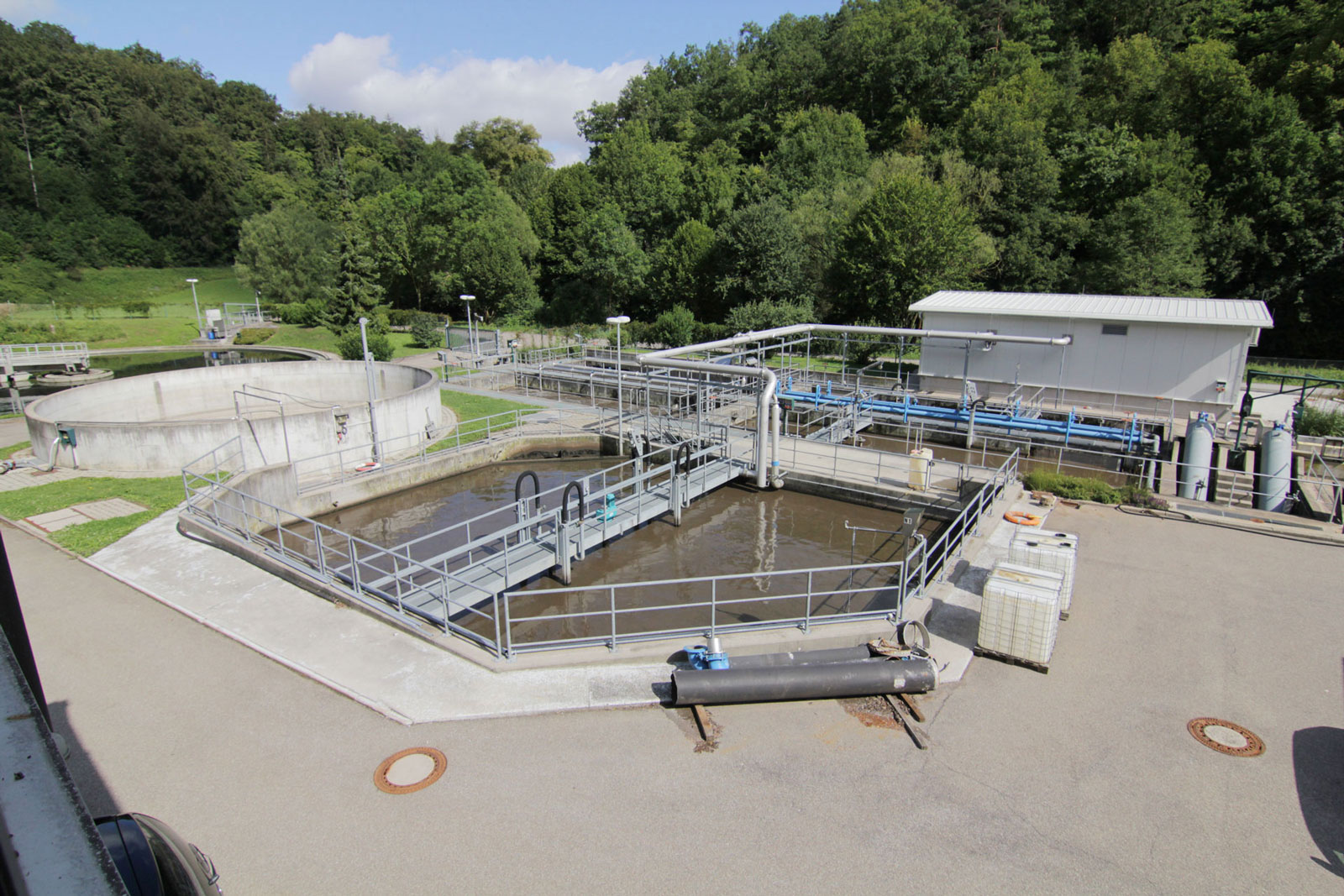

Auf Grund eines Totalausfalls des Prozeßleitsystems der Kläranlage Anfang 2008 entschloss sich die Gemeinde Ehnigen die Prozeßleit- und Automatisierungstechnik zu erneuern. Des weiteren sollte die Anlage in Bezug auf den Energieverbrauch und die Ablaufwerte erneuert werden.
Durch die Planung und Auschreibung des Planungsbüros RBS Wave in Stuttgart hat die SAB Anlagenbau GmbH den Ausschreibungs-wettbewerb gewonnen.
Ausführung
Das Projekt hat Mitte 2009 begonnen.
Als erste Massnahme wurden die bestehenden technischen Anlagenteile auf der Kläranlage mit neuen Automatisierungskomponenten Fabr. Siemens ausgestattet und über einen LWL Ring mit einander verbunden.
Im nächsten Zug wurde das neue Prozeßleitsystem Fabr. Iltis, welches redundant ausgefüht wurde in Betrieb gesetzt. Nachdem die Technik fertig installiert war, wurden die auf der Kläranlage verteilten Gebläse in einer neuen zentralen Gebläsestation installiert, die Messtechnik wurde um weitere Analysemessungen Fabr. WTW erweitert umso die Ablaufwerte zu verbessern.
Als letzter Teil der Sanierung wurden noch die Außenstationen (8 Regenüberlaufbecken) mit neuen Schaltanlagen und Fernwirk Unterstationen Fabr. Phönix Contact ausgestattet. Die Fernwirk-Unterstationen werden über GPRS direkt auf die redundanten Server über ODP auf der Kläranlage aufgeschaltet.
Ergebnis
Nach 2-jähriger Bauzeit hat nun die Gemeinde Ehningen eine Anlage, welche dem Stand der Technik entspricht.
Der Energieverbrauch der Anlage wurde um ca. 15% gesenkt und die Ablaufwerte sind für die Zukunft wieder den gesetzlichen Vorgaben einen Schritt voraus.
Neubau Hochbehälter Mönchsloh Renningen
In einer Zeit, in der die Nachhaltigkeit und der schonende Umgang mit Ressourcen immer wichtiger werden, steht der Neubau eines Hochbehälters als wegweisendes Projekt im Bereich der Umwelttechnik. Dieser Behälter verkörpert nicht nur eine innovative Lösung zur Sicherstellung der Wasserversorgung, sondern setzt auch einen Meilenstein in der Integration umweltfreundlicher Technologien. Durch die Kombination modernster Bau- und Betriebstechniken wird nicht nur die Effizienz gesteigert, sondern auch der ökologische Fußabdruck minimiert.
Netze BW GmbH Wasser Stadt Stuttgart
Umbau Wasserwerk Gallenklinge
Pumpwerk Hofen Förderung Max- Eyth See
Schacht Schnarrenberg
Schacht Weißenburg
Schacht Fangelsbachstrasse
Sanierung div. Notbrunnen der Stadt Stuttgart
Notstromversorgung an 13 wichtigen Hochbehältern der Stadt Stuttgart
Schacht Cafe Fröhlich
Schacht Aussiedlerhöfe
Übergabestation Landeswasserversorgung an EnBW Wassermesserhaus
Sanierung HB Hallschlage
Sanierung Druckerhöhungsanlage HB Stettener Strasse
Sanierung Druckerhöhungsanlage HB Solitude
Sanierung Druckerhöhungsanlage HB Waiblingerstrasse
Kläranlage Lautlingen
Wartung der Elektrotechnischen Einrichtungen
Sanierung Faulung
Sanierung Automatisierungstechnik
Anbindung div. Stationen über DSL als Ersatz für Standmietleitungen
Kläranlage Ebingen
Regenüberlaufbecken Busbahnhof
Regenüberlaufbecken Berlinerstrasse
Regenüberlaufbecken Kläranlage
Wartung der Leit- und Automatisierungstechnik
Gemeinde Pleidelsheim
Neubau Pumpwerk Pleidelsheim und Auflassung KA Pleidelsheim
Gemeinde Ingersheim
Neue Leittechnik Kläranlage Ingersheim und Sanierung Automatisierung und Fernwirktechnik der Außenstationen
Gemeinde Benningen
Neue Leittechnik mit Fernwirkanbindung von 15 Außenstationen
Zweckverband Wasserversorgung Hohenberggruppe
Sanierung Automatisierungstechnik HB Sickersberg
Sanierung Automatisierungstechnik HB Rauher Bühl
Neubau HB Verena Bleiche
Stadt Spaichingen
Neubau HB Verena Bleiche
Stadt Waiblingen
Neubau Gebläsestation
Zweckverband Filderwasserversorgung
Objektschutzüberwachung div. Stationen
Umbau di. Hochbehälter
Zweckverband Strohgäu Wasserversorgung
Sanierung Automatisierungstechnik sämtlicher Hochbehälter
Ertüchtigung Leittechnik Siemens Win CC als redundante Version
Stadt Nürtingen
Sanierung Pumpwerk Neckarhausen
Gemeinde Grafenau
Erneuerung Frequenzumrichter Kläranlage Grafenau
Ein neues Prozessleitsystem muss her.
Das Prozessleitsystem in der Kläranlage zeigt auf, welche Einrichtungen in einwandfreiem Zustand laufen und wo ggf. Probleme, Wartungen, etc. anstehen. Nur mit diesem System ist ein reibungsloser Ablauf der Kläranlage zu gewährleisten. Da der Hersteller des bisherigen Prozessleitsystems (PLS) insolvent ist, musste ein Ersatz her. Für die Regenüberlaufbecken war bereits ein kleines PLS der Fa. Schramml vorhanden. Deshalb wurde beschlossen, dieses System um die Kläranlage zu erweitern. Die Planung übernahm das Ingenieurbüro SAG aus Ulm. In einer beschränkten Ausschreibung ging SAB als Sieger hervor. Mit dem neuen PLS, welches am 15.07.2021 abgenommen wurde, ist nun die Steuerung und Überwachung der Kläranlage für die weitere Zukunft gesichert.
Mannenbach Wasserversorgung

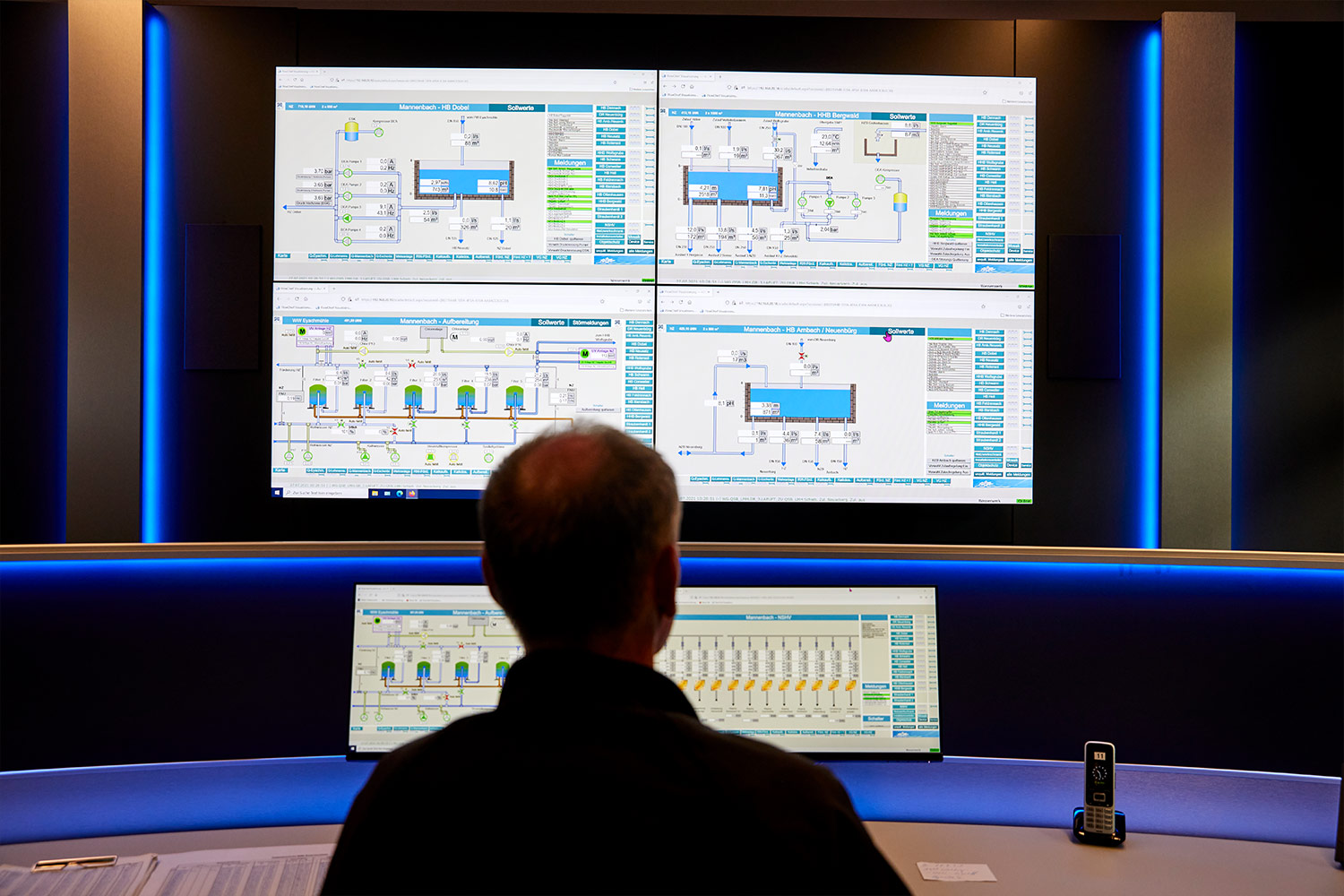

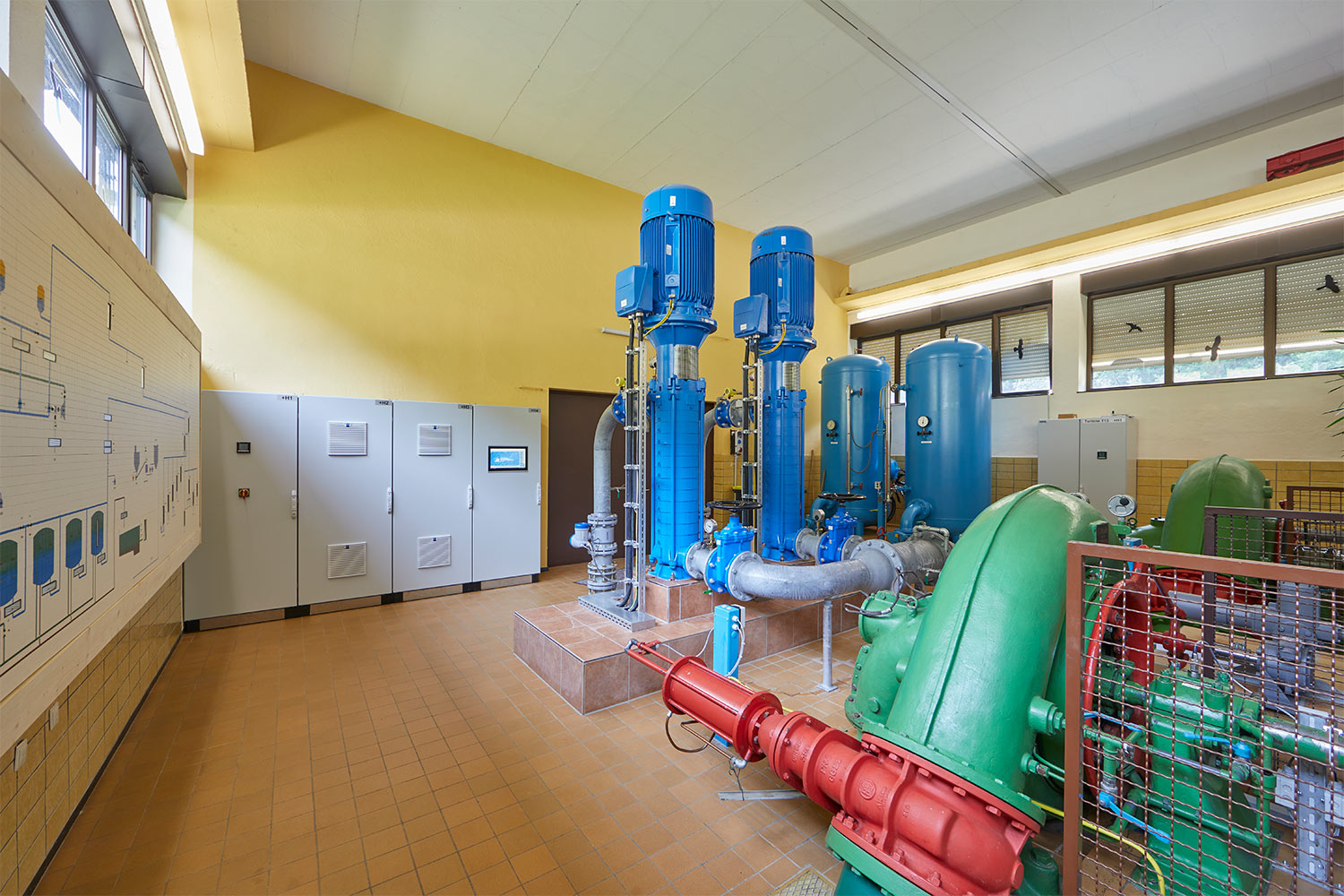

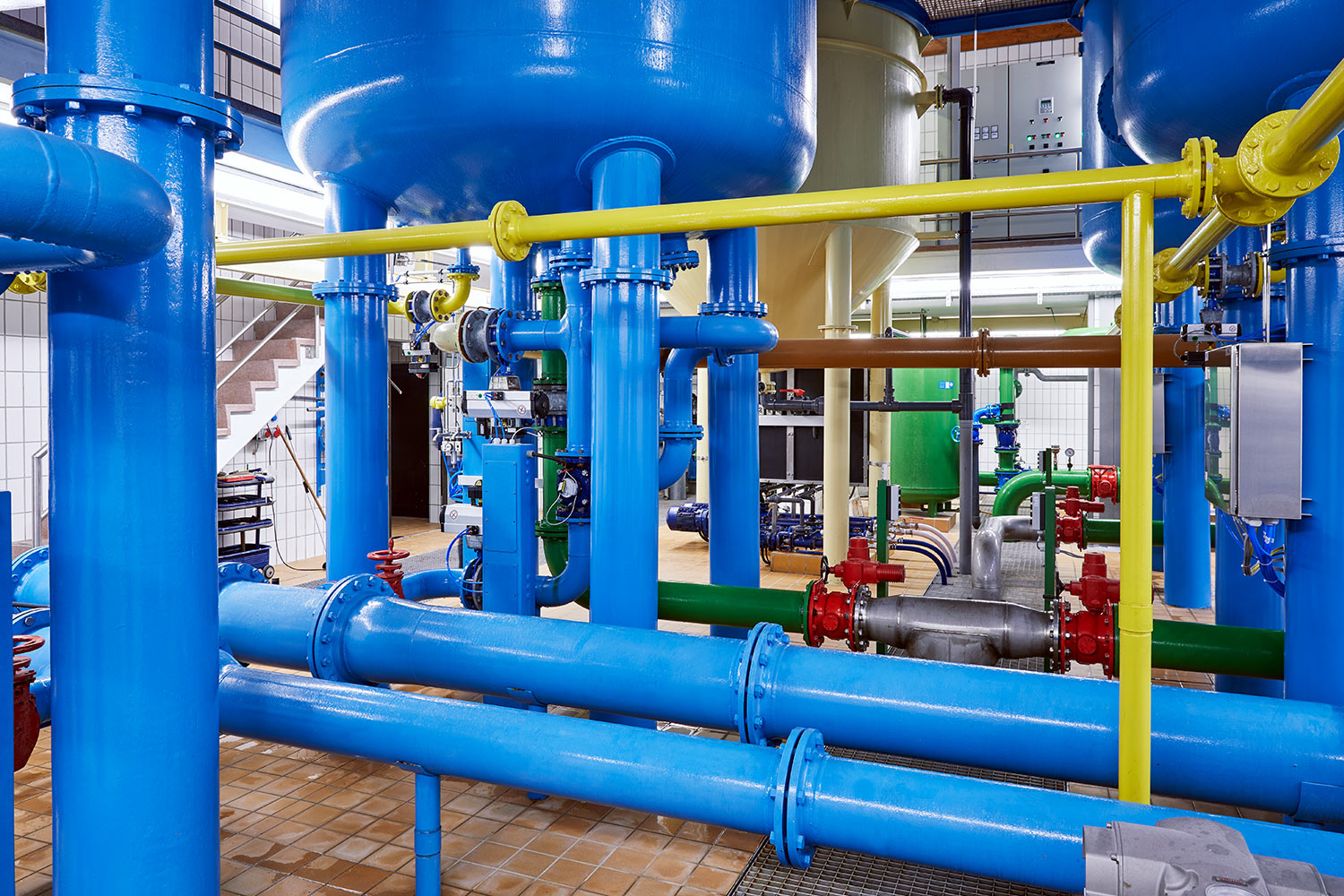

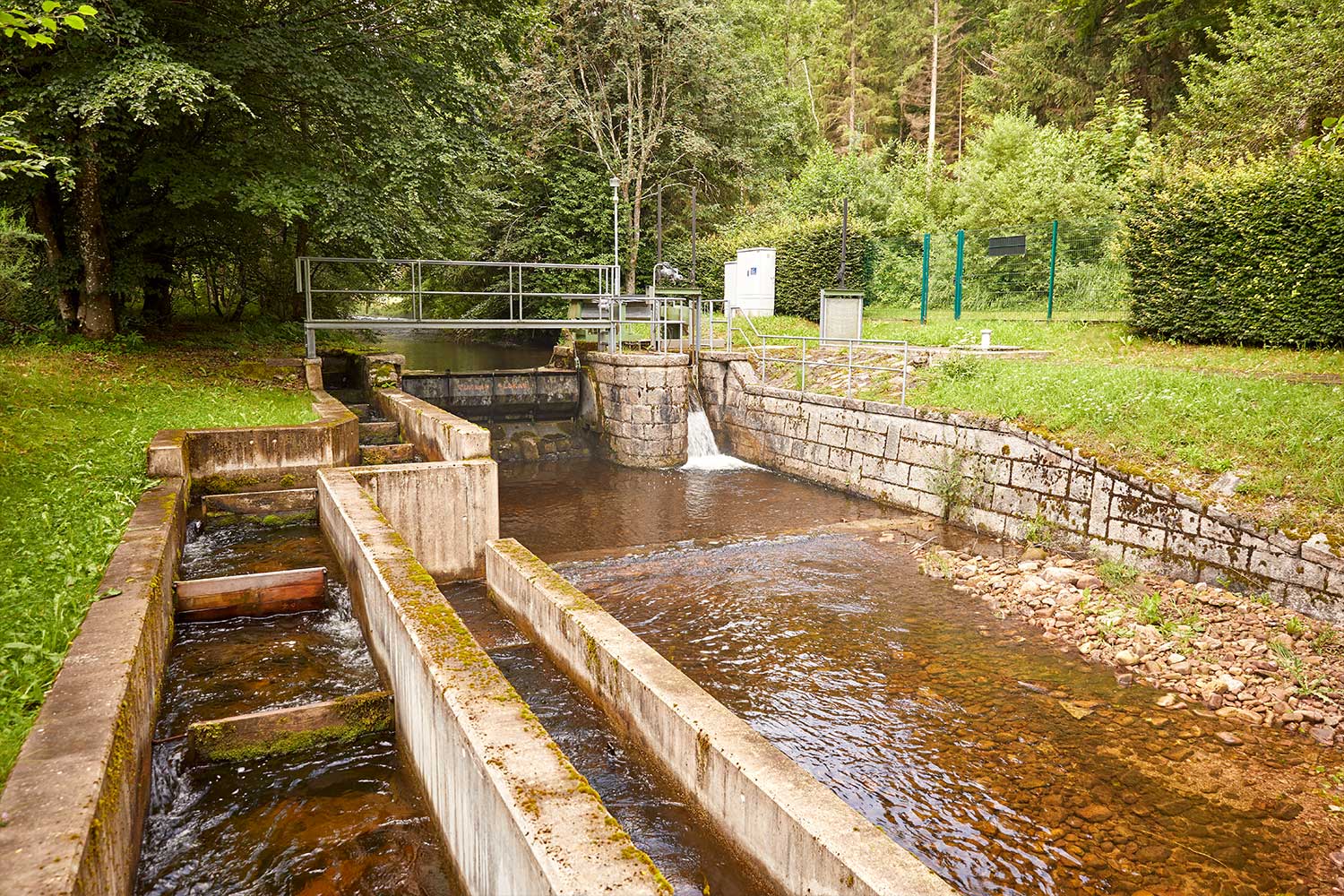

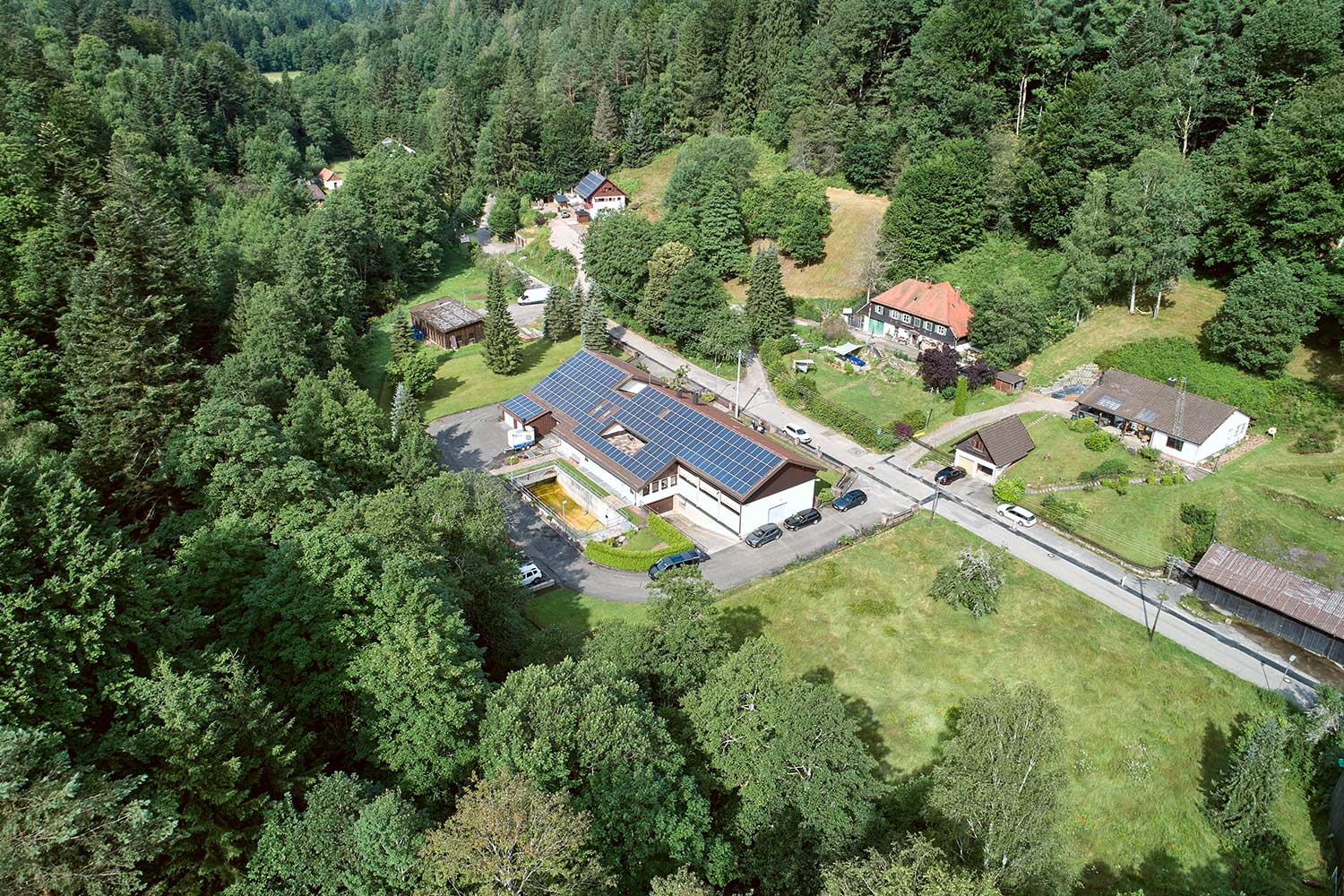

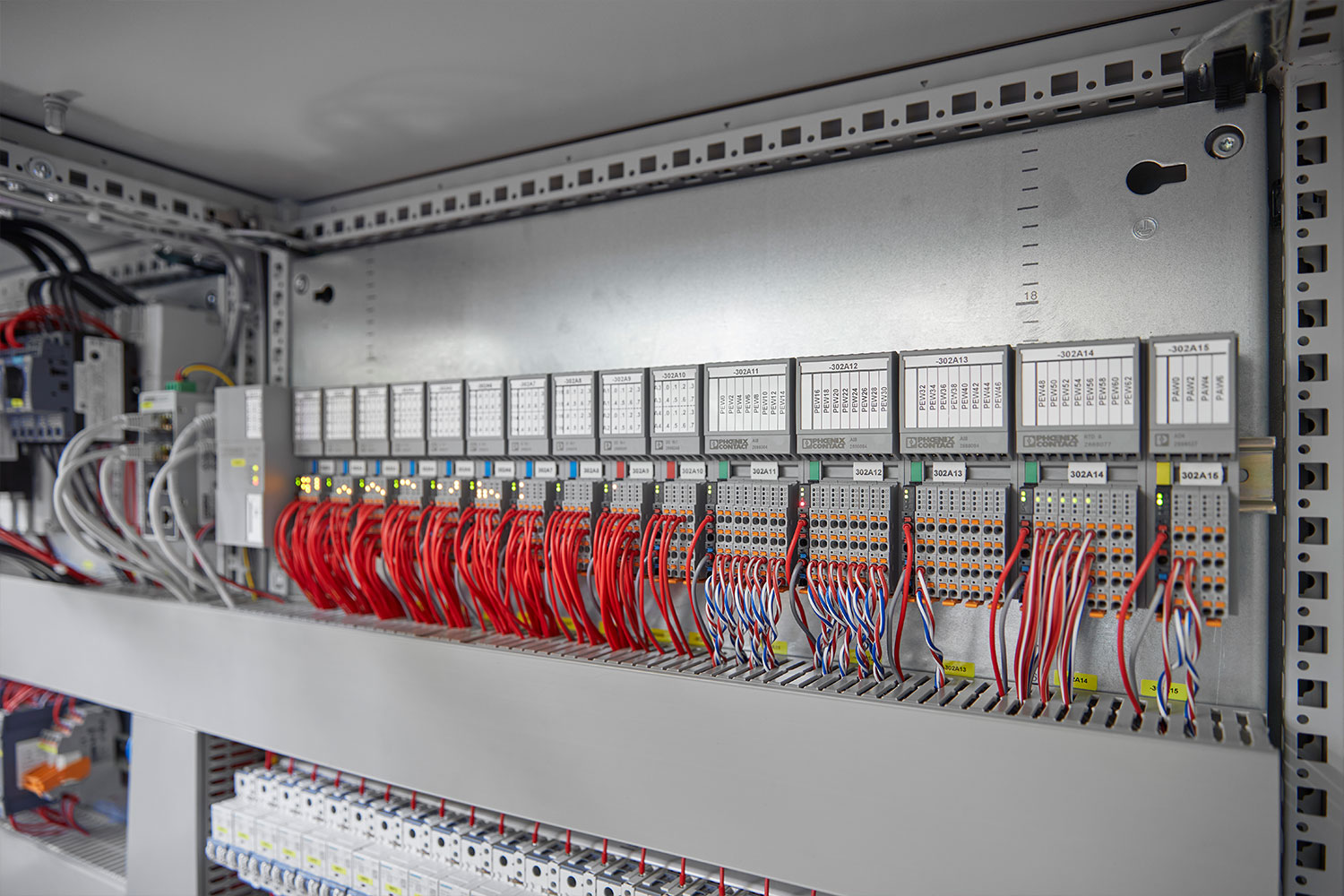

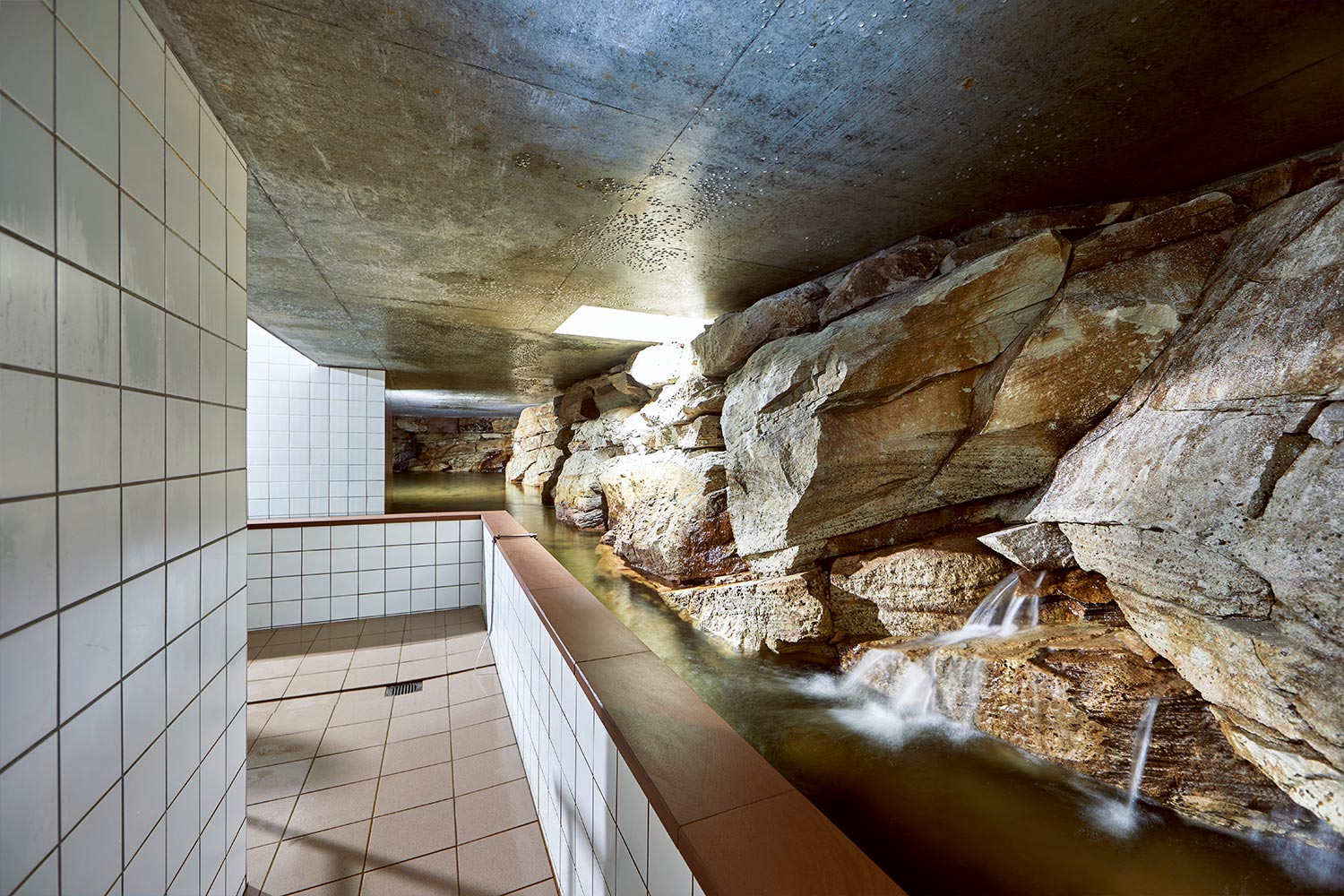

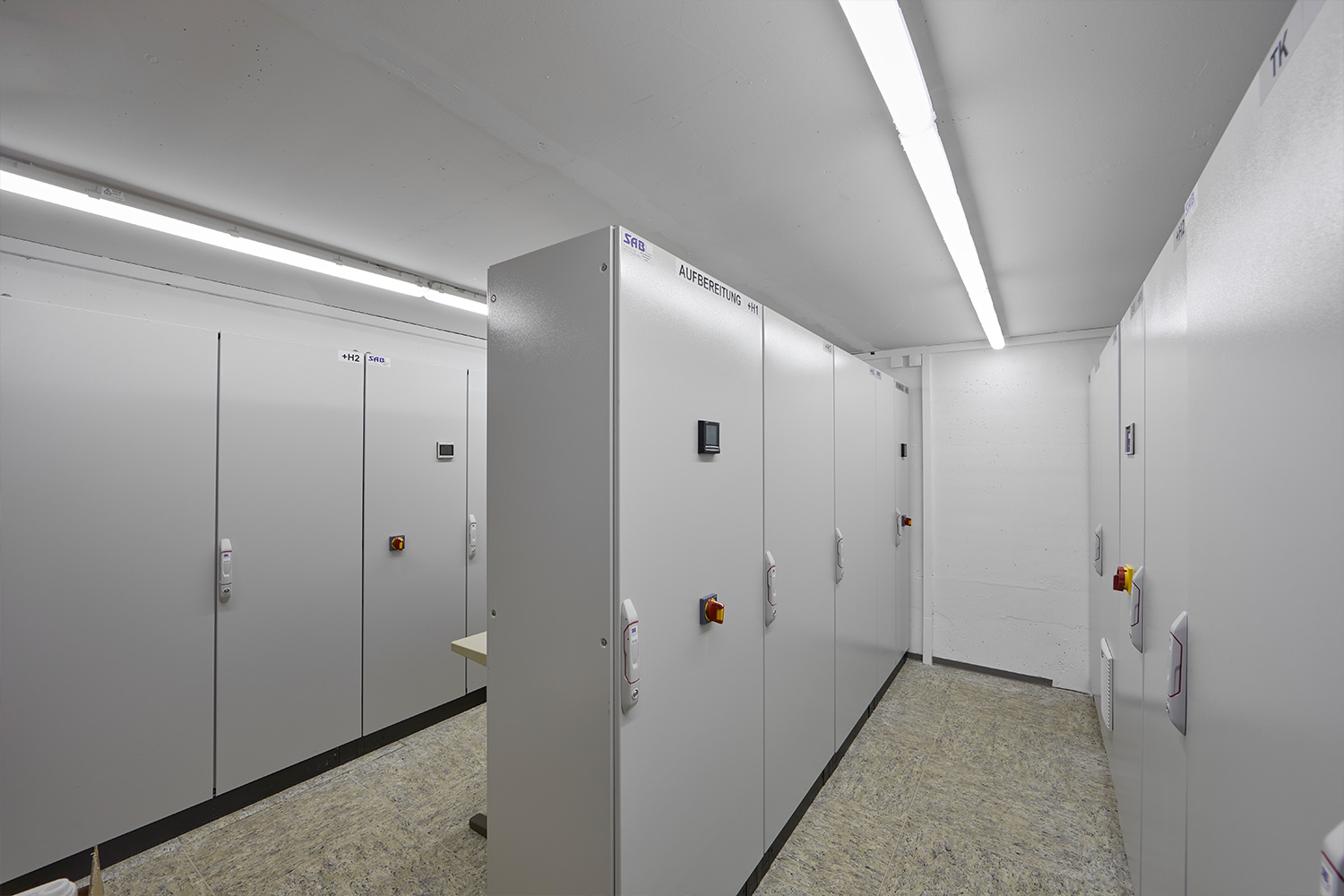

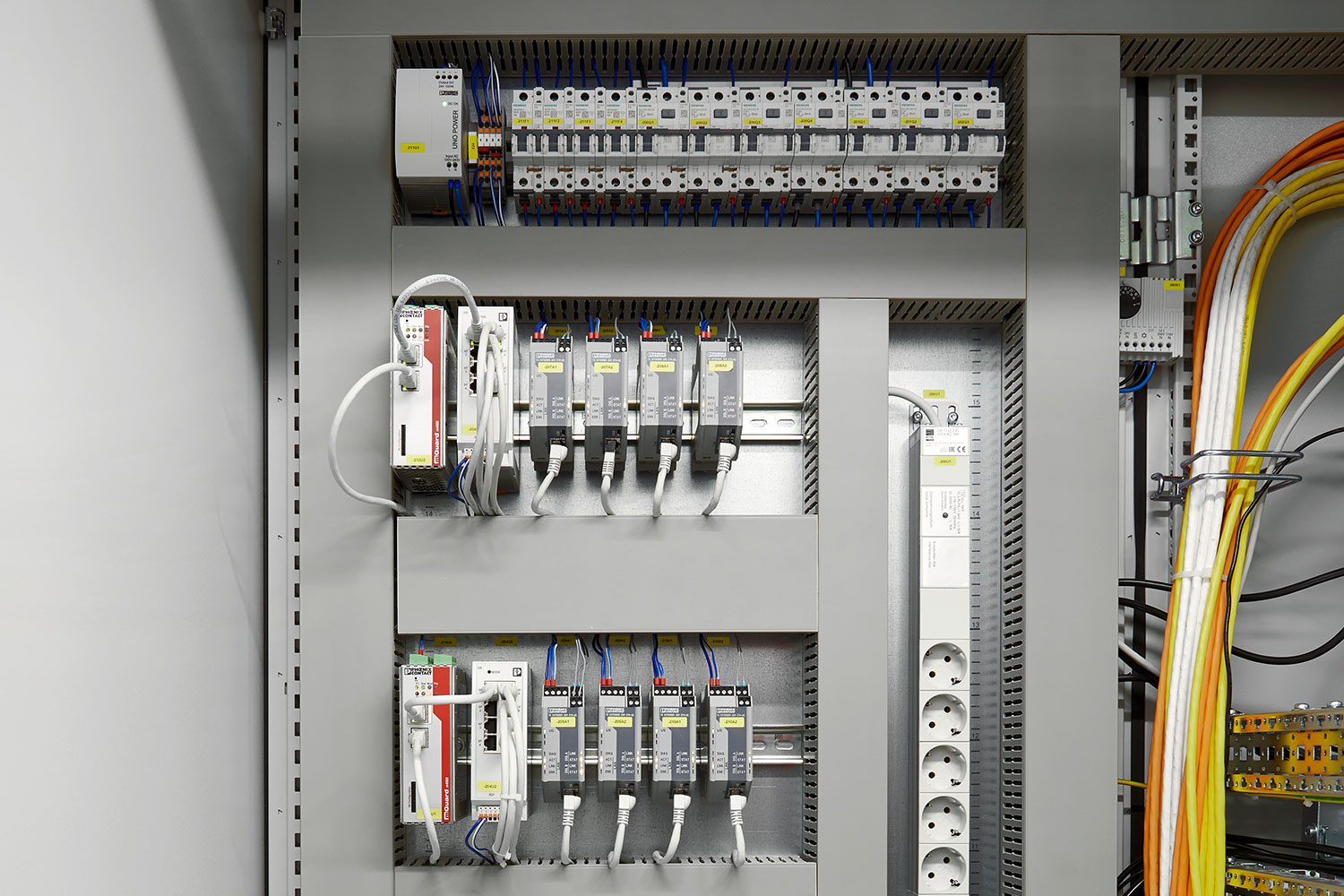

Seit über 80 Jahren beliefert die Mannenbach Wasserversorgung Ihre Verbandsgemeinden mit Quellwasser aus dem hinteren Eyachtal, den Mannenbachquellen und dem Eschenbrunnen. Hier Auszüge unserer Ausstattung für die Zentrale an der Eychachmühle im tiefsten Schwarzwald.
